Una raiser port o expander, è un circuito stampato con relativa componentistica,
che permette di avere una estensione esterna alla porta cartucce del Commodore
64.
Qualora abbiate bisogno, per motivi di spazio o per motivi lavorativi,
di avere un accesso facile alla porta cartucce, allora avrete bisogno di una
raiser port o di una expander.
I modelli riportati, sono quelli
minimali, cioè permettono un accesso semplice alla porta cartucce potendo
utilizzare uno slot aggiuntivo esterno per i propri utilizzi.

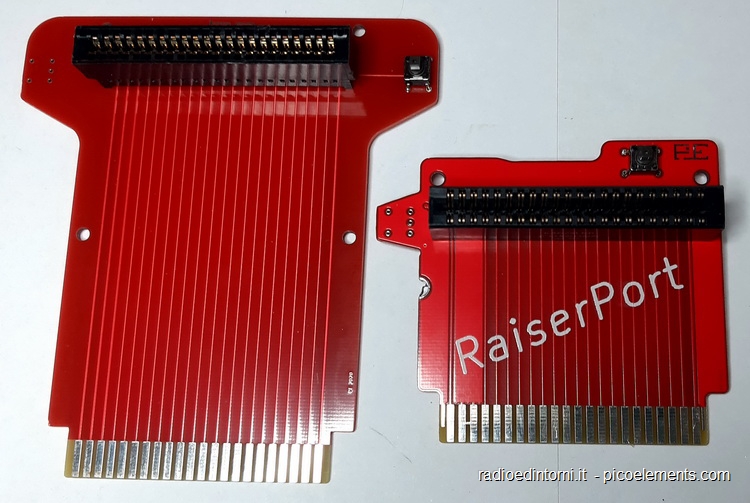

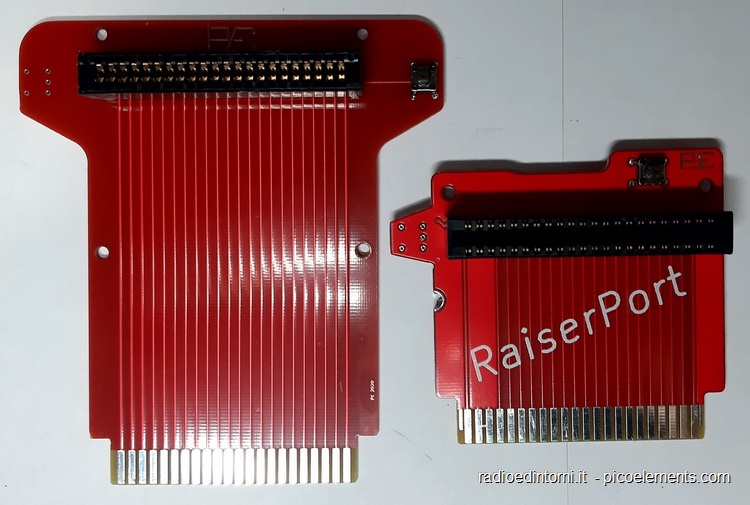

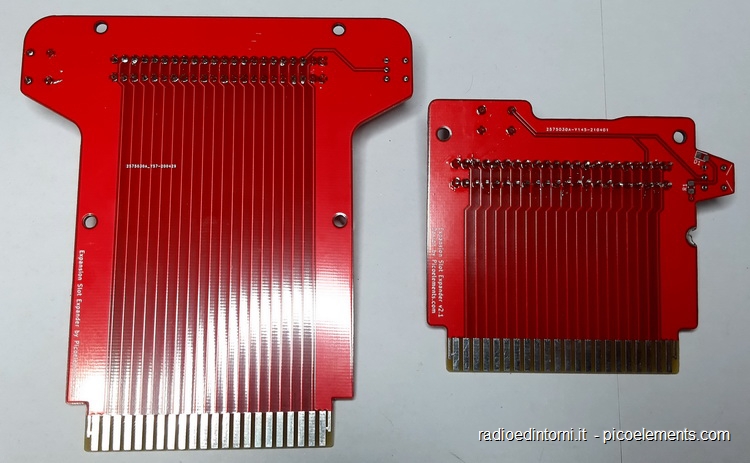

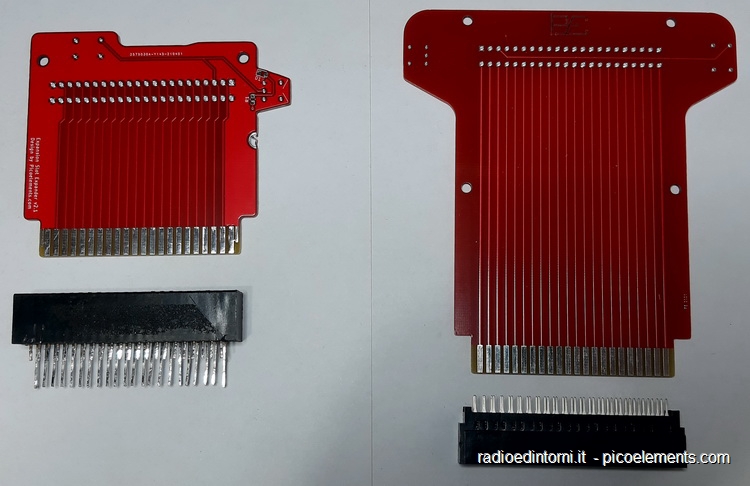

Il circuito
stampato ha dimensioni differenti proprio per agevolare la vostra postazione.
Progettate da Stefano C. di
Picoelements.com, sono molto utili e permettono di non impazzire
ogni volta che bisogna inserire una cartuccia, specialmente se avete spazi
angusti come i miei.
Nel caso voleste ulteriori info oppure vorreste costruirne una per voi oppure
farvela costruire da lui, potete contattare Stefano a
questo indirizzo.
Alla pcb bisognerà poi aggiungere dei distanziatori che portino la scheda a
livello superficie di appoggio del vostro Commodore. Rimane scontato che quando
si toglierà la cartuccia dalla raiser port non si dovrà tirare e basta ma
bisognerà con una mano tenere la raiser e con l'altra sfilare la cartuccia:
sembra banale ripeterlo ma repetita juvant.
Potete invece vedere degli expander d'epoca e da collezione sulla pagina di
Commodoremania su faccia da libro a
questo indirizzo.

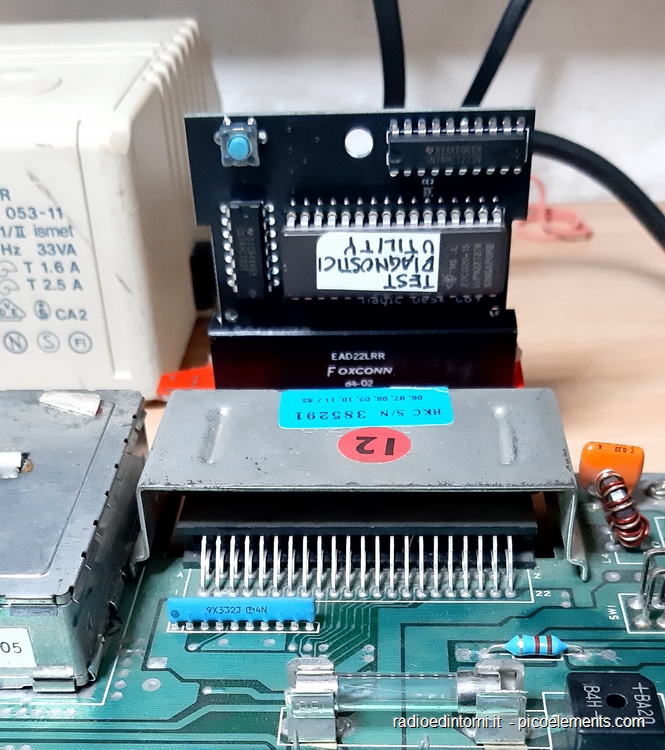

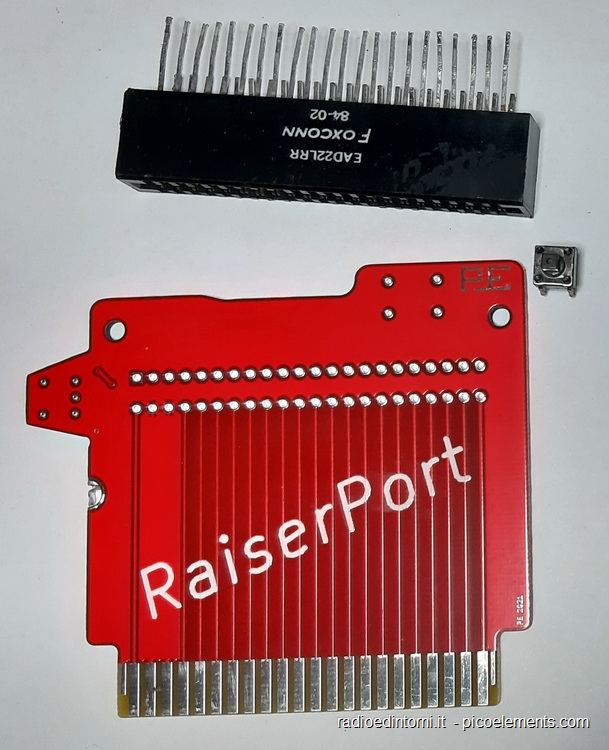

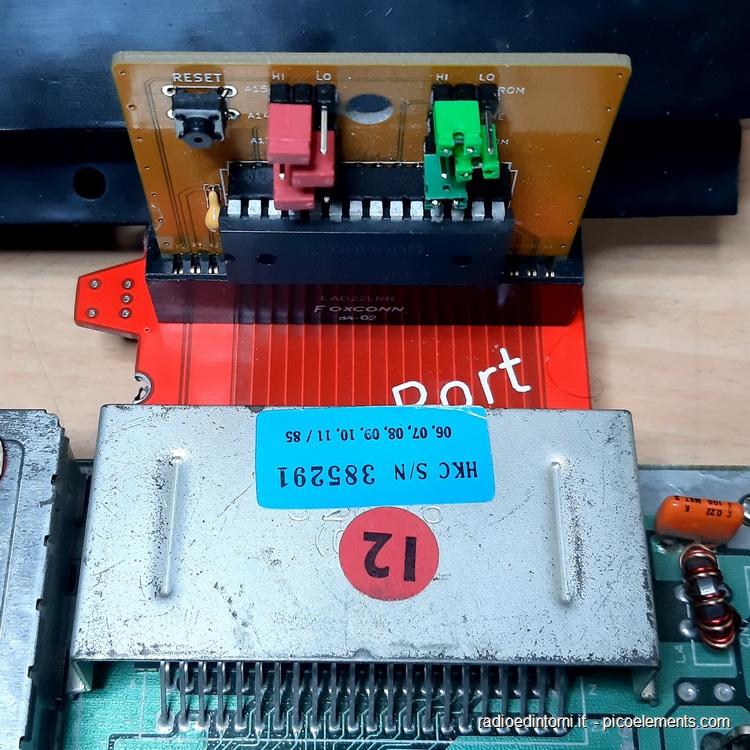

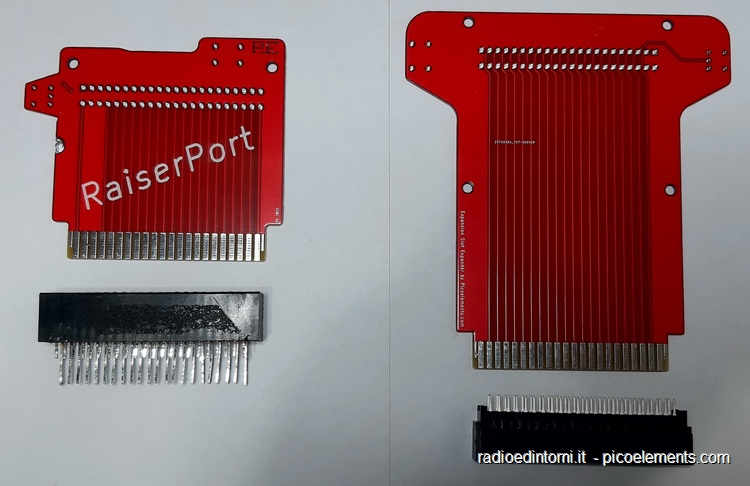

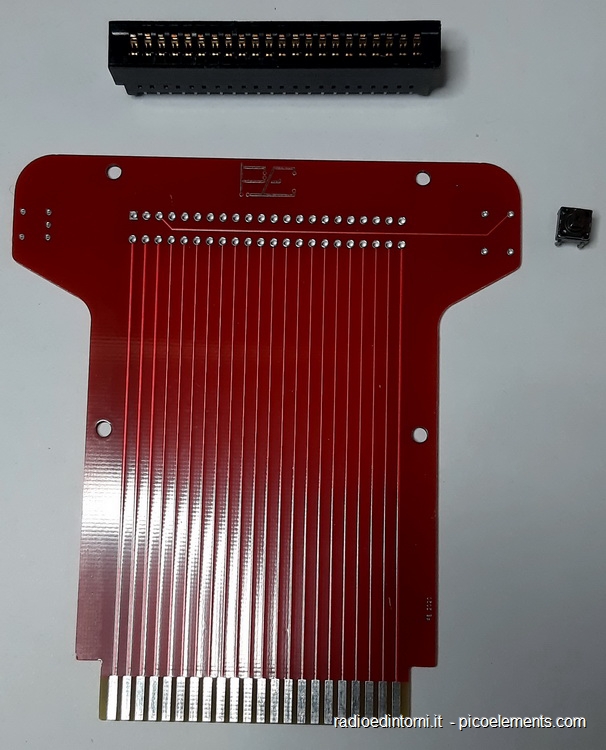

Le foto che vedete sono i primi prototipi di test, presentano imperfezioni ed i
componenti sono miei di recupero (tanto per cambiare). E' possibile avere anche
un led di segnalazione alimentazione. Sentite Stefano e parlatene con lui,
troverete sicuramente la configurazione migliore per le vostre esigenze.

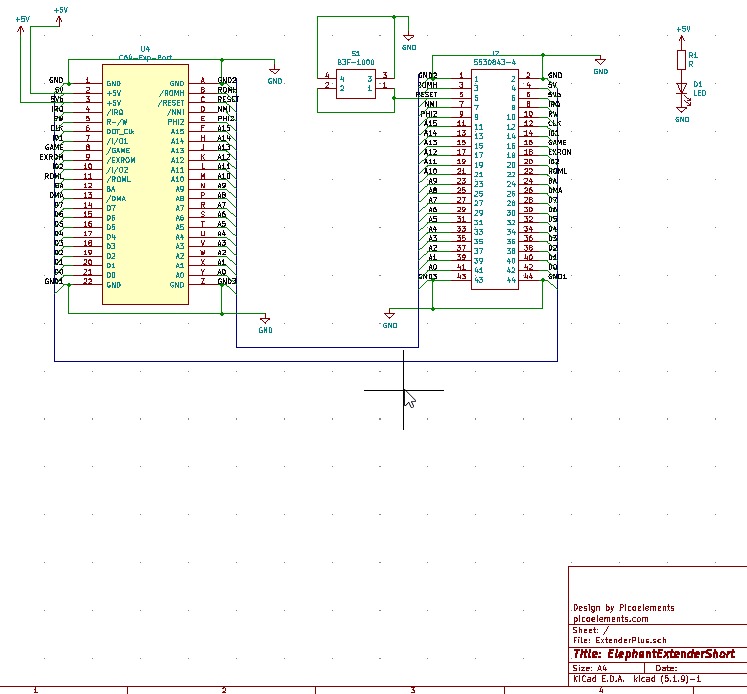

Di seguito anche lo schema gentilmente fornito da Stefano per capirne il
funzionamento:
