Io, tendenzialmente, sono portato a trattenere tutto ciò che è elettronico (mi limitassi solo a quello), perché un giorno potrà sempre servire, perché un giorno si potrà sempre riparare, perché ritengo un peccato buttare materiale ancora buono per riparazione, per riparazioni, per parti di ricambio, per inventarsi dell'altro.

E' una tara mentale che mi ha trasmesso mio padre, in un tempo in cui i soldi non giravano e non si buttava nulla ma si riparava tutto, o si cercava di riparare tutto, anche una vite faceva la differenza.

Quindi figuriamoci se buttavo i lettori cdrom dei computer che via via ho smantellato o che mi hanno regalato per evitare di andare a buttarli in discarica.

Un giorno potranno essere utili, potrò riutilizzarli come lettori audio, costruirmi un'interfaccia per comandarli...

Ecco, è dovuta arrivare l'invasione cinese per permettermi e forzarmi a fare 'sto passo, comprando un'interfaccia di comando per gestire i lettori di cdrom per computer con interfaccia IDE.

Carina, compatta, fatta con componenti facilmente acquistabili volendo, unica pecca, il sw per programmare il microcontrollore Atmel non free (almeno io non sono riuscito a trovarlo).

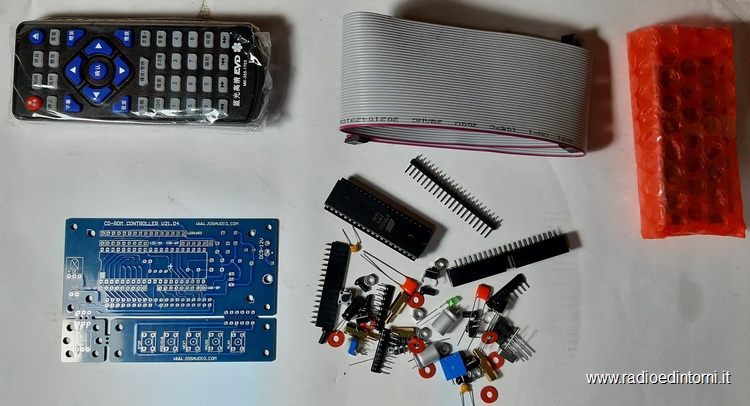

Che poi manco varrebbe la pena ricromparsi tutto per rifarselo perché, con la modica cifra di circa 23€, potrete averlo in kit e montarvelo da soli, come ho fatto io e addirittura qualcosa di meno se lo prendete già montato, telecomando compreso :-)

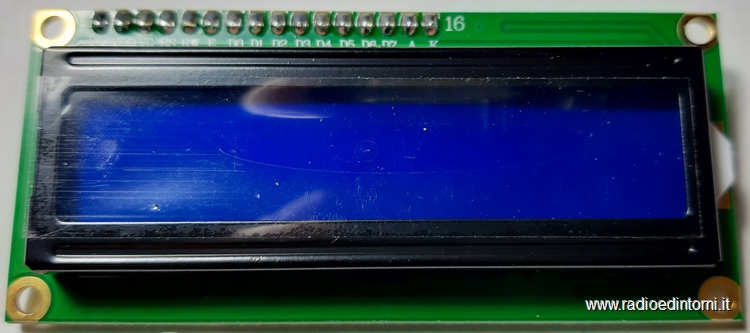

Sicuramente lo userò per testare dei componenti di recupero, tipo i quarzi, i display e il ricevitore ad infrarossi, ma anche le reti delle resistenze, devo solo modificare il circuito ed inserire le strip adatte per inserire e disinserire i componenti.

Passiamo alle foto e ad alcune considerazioni iniziali.

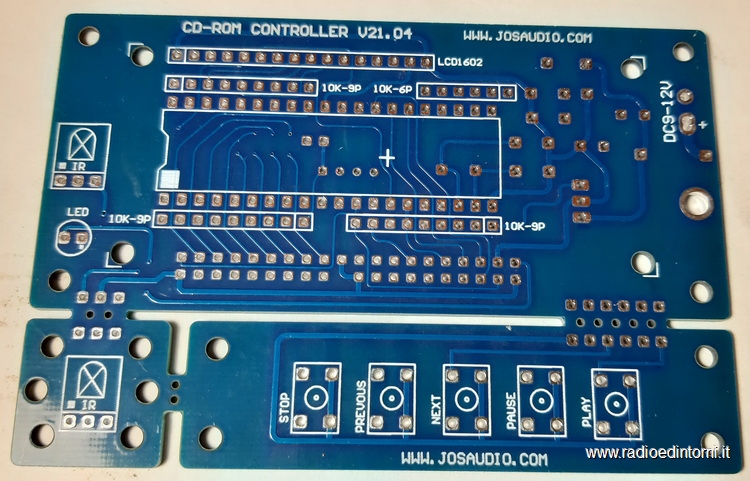

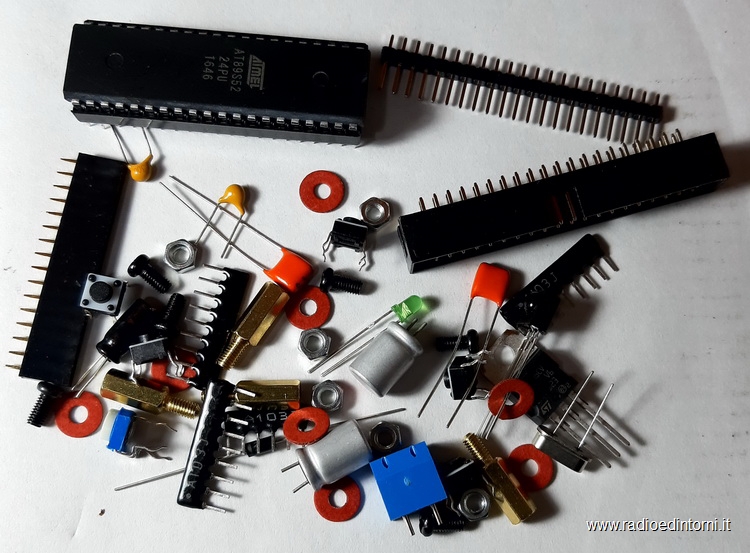

Potrete trovare il kit da comprare a questo indirizzo kit da montare mentre a quest'altro indirizzo troverete la pagina del forum dove vi spiegano come montare e cosa fare forum kit.

Tra quello che mi sono dimenticato io di montare in sequenza, dimenticando anche le più basilari regole di montaggio, tra i componenti che proprio non ho visto (maledetta presbiopia) e tra la sequenza fotografica delle istruzioni di montaggio che lasciano a desiderare, alla fine ho portato a termine il mio kit, facendolo funzionare alla prima accensione :-)

Vi lascio la sequenza fotografica, fate anche voi attenzione agli errori da me commessi, prima di partire eventualmente al montaggio, seguite la serie di foto e verificate i miei errori e non li commettete anche voi.

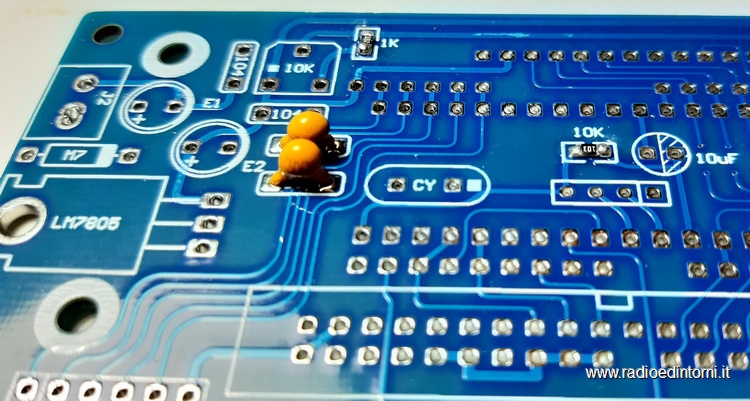

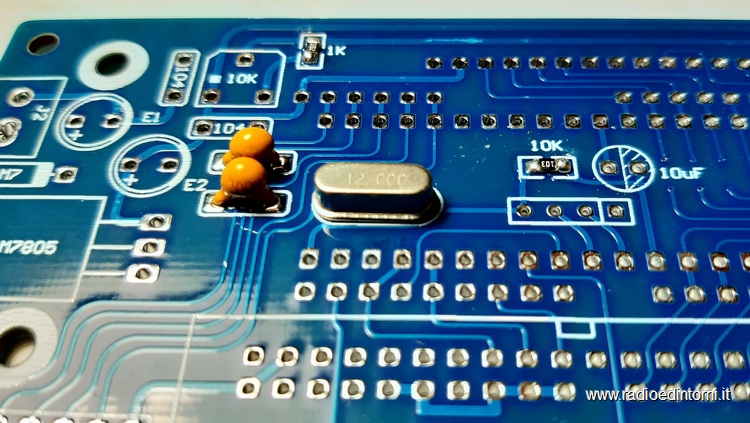

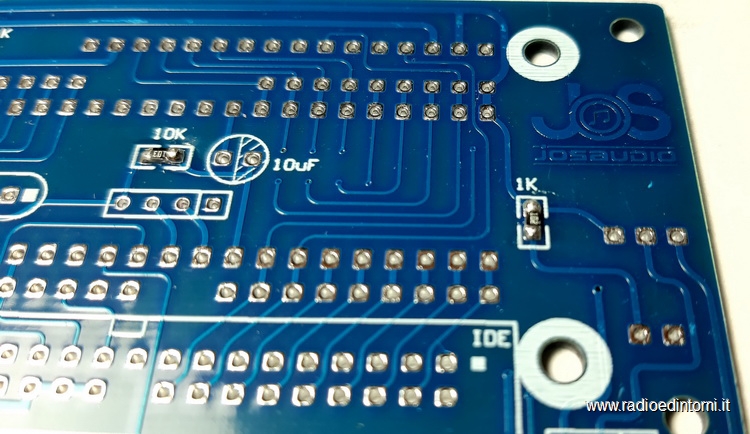

Le tre resistenze smd le trovate già montate.

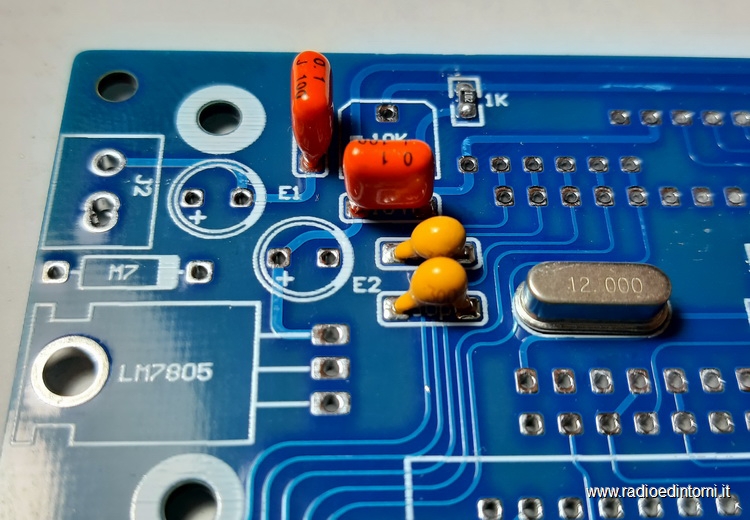

Il diodo me lo ero proprio perso :-)

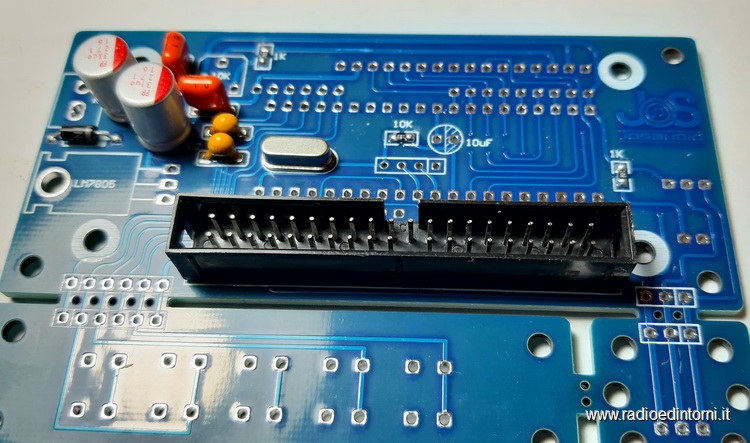

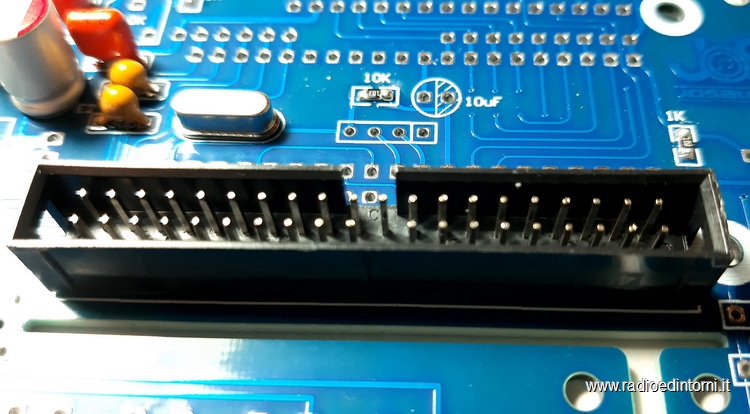

Il cavetto IDE che arriva ed anche il circuito stampato, sono privi del foro per un piedino, per cui sarete costretti ad eliminarlo dal connettore.

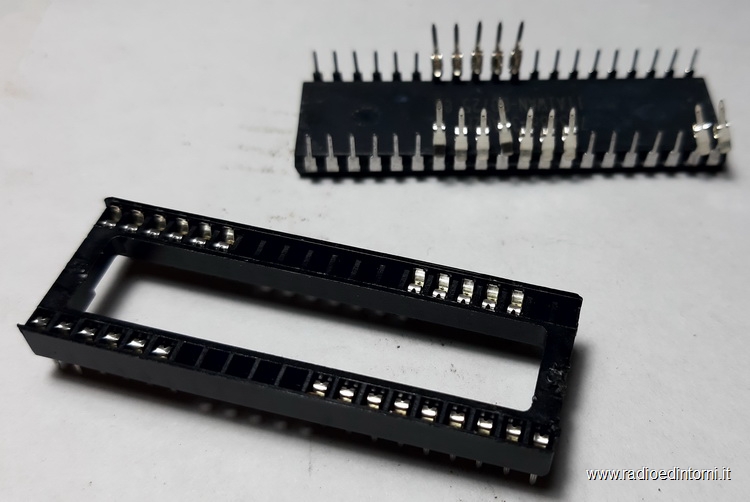

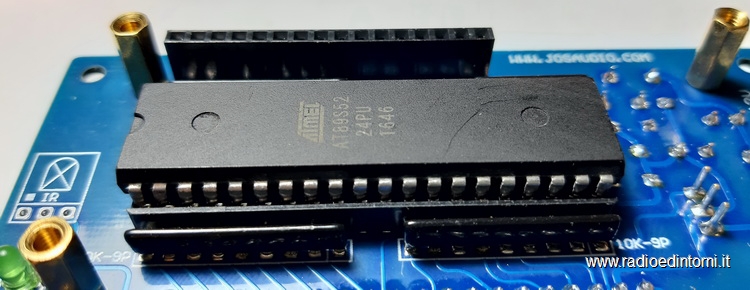

Il chip Atmel, arriva direttamente inserito nello zoccolo. Il problema è che lo hanno spinto talmente forte dentro che per toglierlo il risultato è stato questo. Visto che mi trovo in una fase zen, ho tolto i piedini dal chip e rimessi al loro posto nello zoccolo.

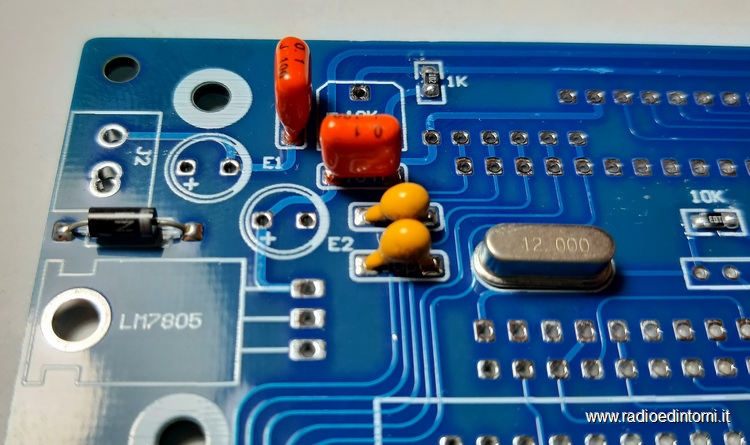

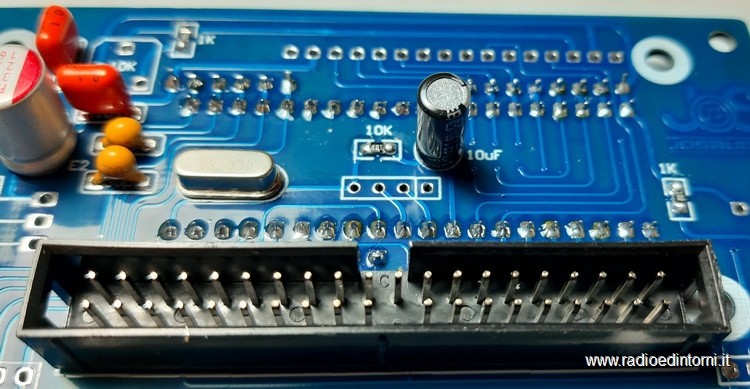

Mi ero perso anche questo condensatore dal montaggio :-)

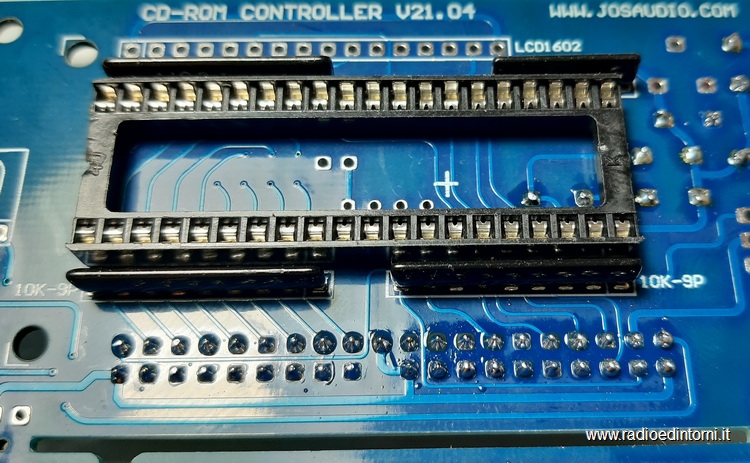

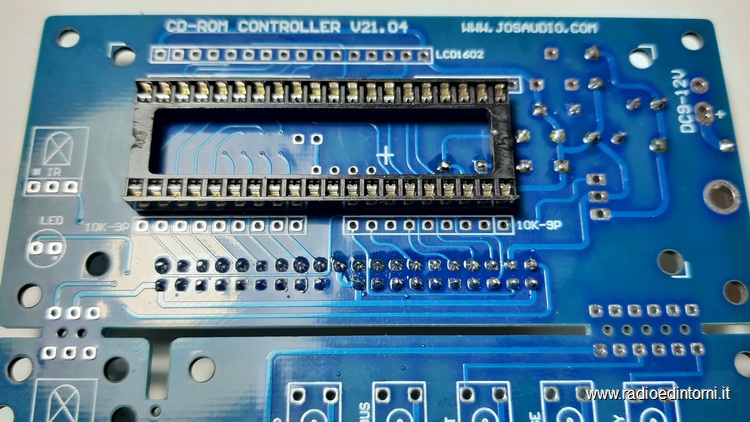

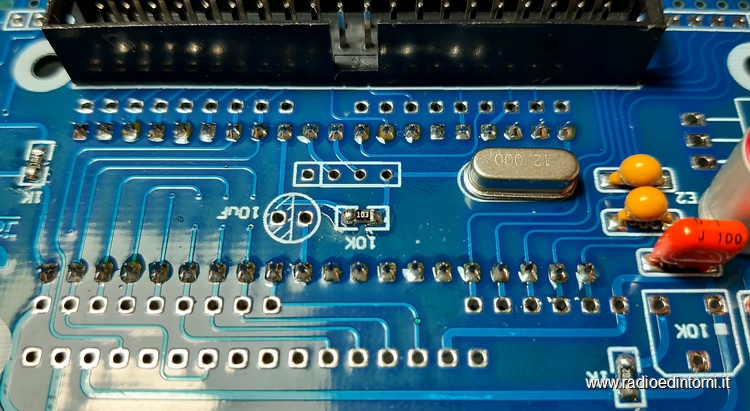

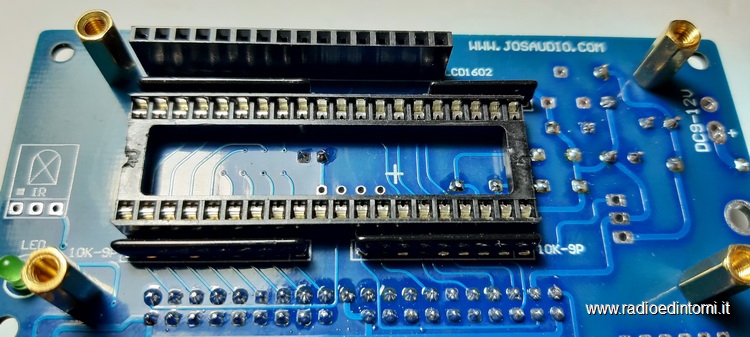

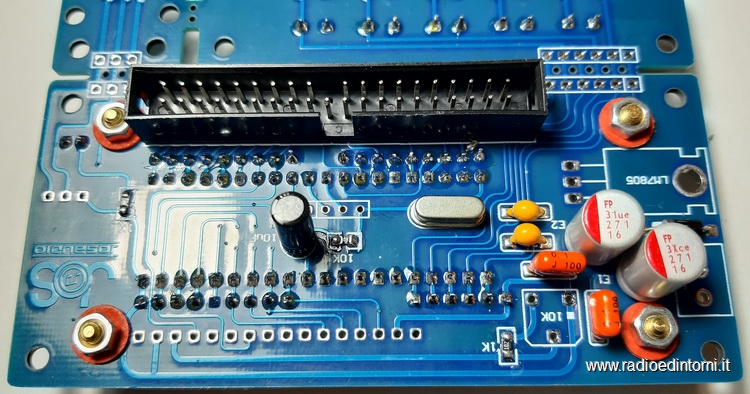

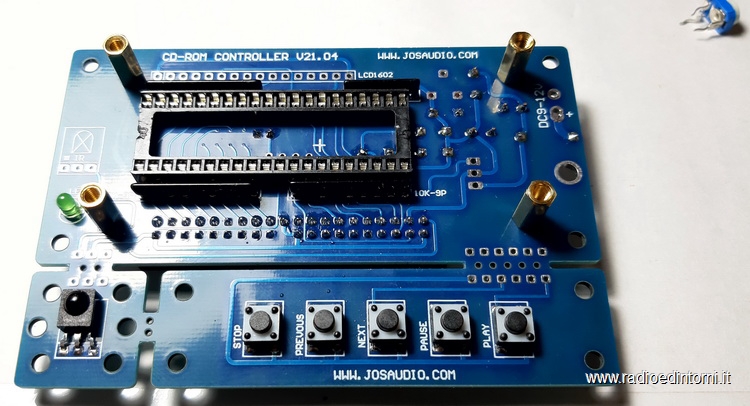

Le istruzioni del montaggio fanno inserire trimmer luminosità, regolatore di tensione e connettore alimentazione per ultimo, non chiedetemi perchè. Io monterei tutti i componenti per lato comunque in funzione dell'altezza e dell'ingombro. Come riportato anche nelle istruzioni, saldate comunque subito il componenti le cui piazzole saranno coperte dallo zoccolo del microcontrollore.











Ed ora il video della prima accensione, speriamo non faccia brutte figure :-)

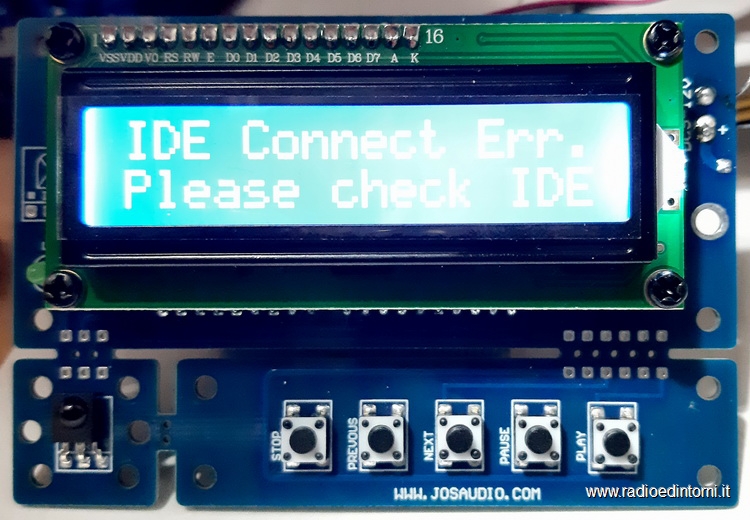

Il controller rimane in check IDE se non trova un cdrom attaccato o se lo trova non funzionante sull'interfaccia.

Sono quindi sceso in cantina a raccattare i primi cdrom facilmente prelevabili, in realtà tre cdrom ed un lettore dvd. Praticamente due funzionanti, dvd compreso, e due non funzionanti, uno con cui si rimaneva in chech IDE ed un altro che mi dava l'errore sotto riportato. Sinceramente non mi sono soffermato sulla causa dei problemi, tra cinghie, lente sporca, elettronica rotta, di ipotesi ce n'erano ma, nell'ottica di una ondata di rimescolamento carte e ottimizzazione degli spazi, sono stati smontati e messi in attesa di recupero pezzi necessari.



Qui invece il video del cdrom funzionante con uscita in cuffia per verifica del reale funzionamento dell'uscita audio e dei controlli.

E' sempre bello tornare agli albori e divertirsi a distrarre la mente dai pensieri anomali, ingaggiando una feroce lotta all'ultima saldatura di un kit di montaggio elettronico :-)
