Ci sono varie possibilità di operare ricostruzioni.

O hai il pezzo originale e devi impegnare tempo e neuroni per fare ingegneria inversa o hai qualcuno che ha già fatto questo investimento per te e ti viene in soccorso.
La terza opzione è avere il pezzo originale e confrontarlo con il lavoro precedentemente fatto da qualche altro pazzo come te e verificare, perché tu ti fidi degli altri ma un pò meno di te stesso :-) :-) :-)

Il risultato sono queste foto qui, ho dimenticato di fare foto particolareggiate preso dalla frenesia di finire il cavo.

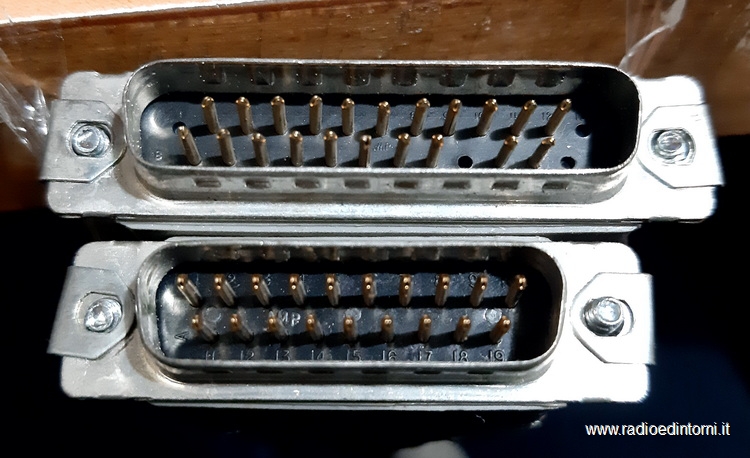

Questi sono i due connettori originali dai quali ricavare i collegamenti tra i vari pin....

Come vedete mancano dei pin (potreste trovarli anche con i pin ma all'interno non sono collegati).
Dobbiamo ora prendere due connettori maschi DIP25 e modificarli per i nostri scopi.

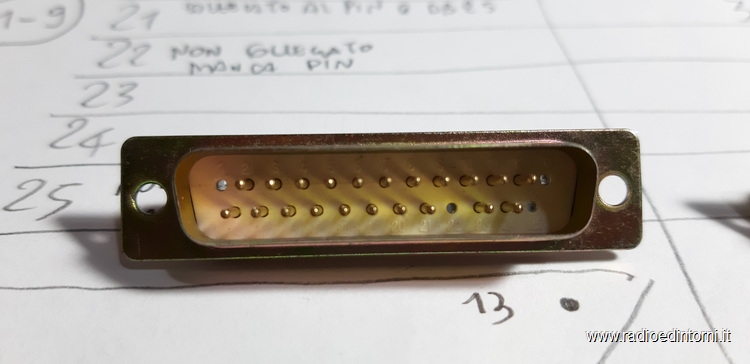

A quello a 25 pin si tolgono i pin 1-13-22-25.

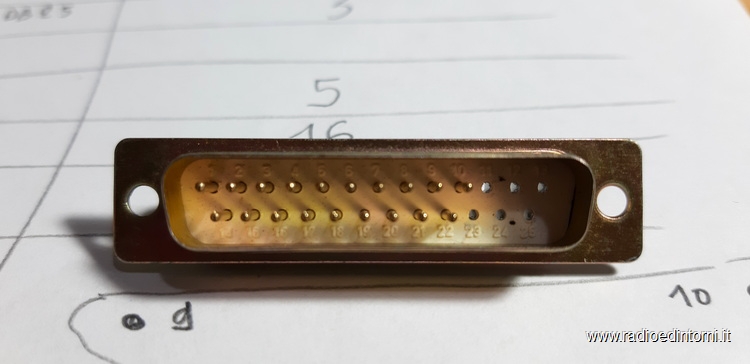

Al connettore che diventerà da 19 pin, dovremmo togliere tutti e sei i pin alla destra (vedendoli lato pin frontalmente) quindi i pin superiori 11-12-13 ed i pin inferiori 23-24-25.

Fatto questo si passa alle saldature dei fili, operazione non complicata ma lunga e a cui prestare massima attenzione.

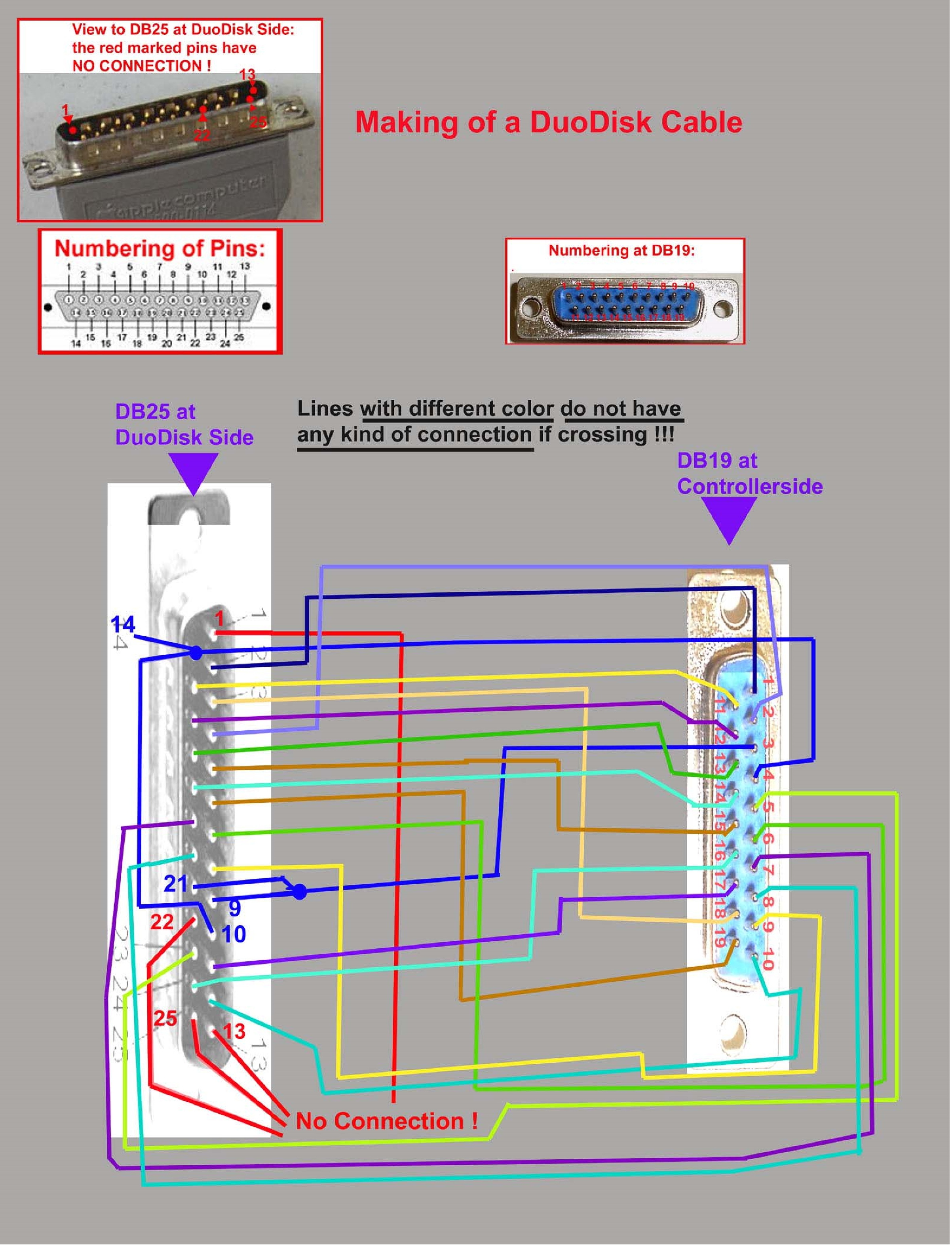

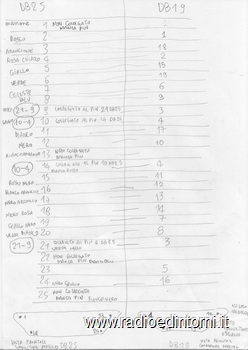

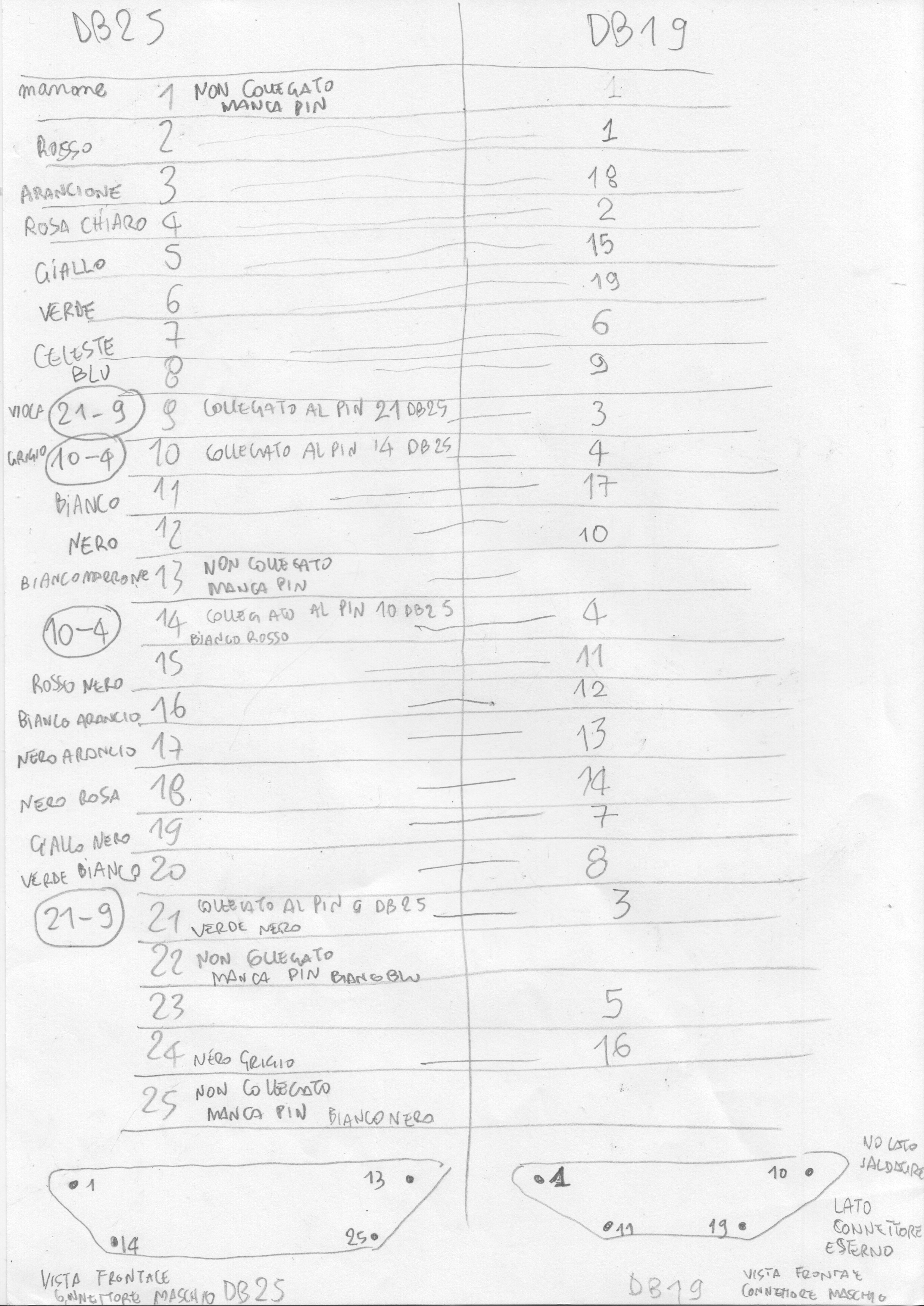

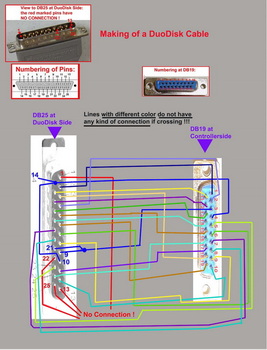

Per questa operazione utilizziamo gli schemi che potete trovare a questo indirizzo ed il foglio di mio pugno stilato durante il mio momento di ingegneria inversa :-)

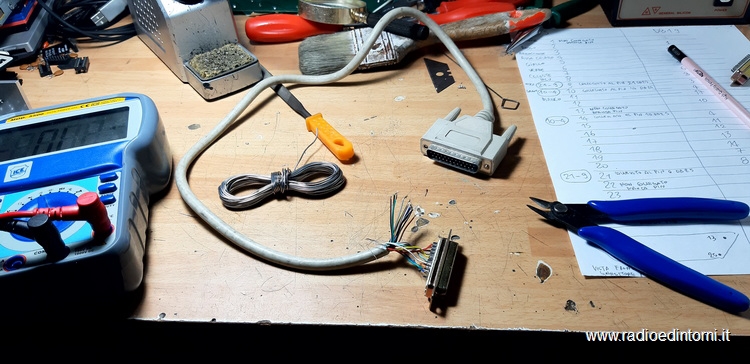

Durante la lavorazione questo era ciò che i miei occhi da presbite con occhiali inforcati osservavano :-)

Alla fine bisogna modificare l'armatura metallica del connettore che diventerà da 19 pin: l'eleganza vorrebbe si usasse un simil-dremmel per separare e tagliare il metallo, io avevo un sacco di cose davanti al cassetto che lo conteneva quindi ho usato delle tronchesine e una lima prima e delle pinze a becco dritto per modellare il perimetro (per quest'ultima operazione utilizzare il connettore a 19 pin femmina per fare un lavoro certosino.

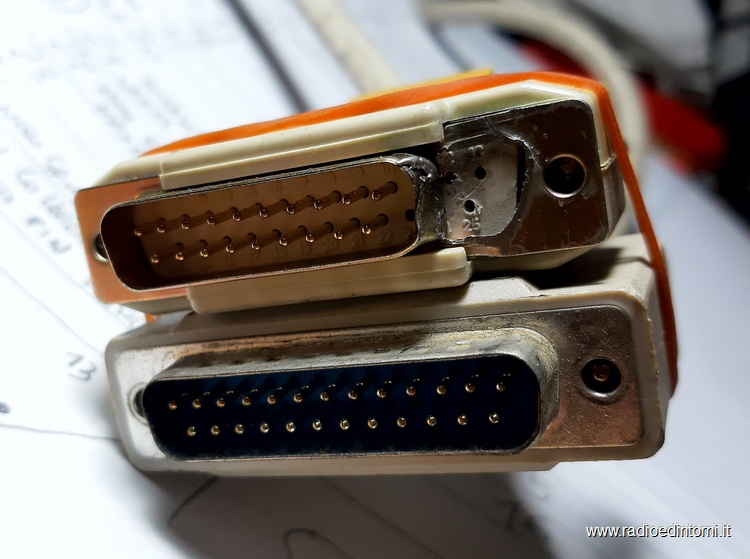

Il risultato potete vederlo nella foto successiva.
Il lavoro può essere di molto migliorato, lo si farà alla prossima costruzione.

Fortunatamente il connettore a 19 pin che proviene dalla scheda è volante per cui non ci sono problemi di ingombro con le dimensioni del nuovo connettore; diverso sarebbe stato se ciò non fosse stato possibile.

Questo è l'uso che prediligo della rete internet, la ricerca di informazioni per crescere ed imparare da altri e dare modo agli altri di fare altrettanto con le cose che tu, in prima persona, ha sperimentato (in realtà c'è anche un altro motivo per cui amo la rete, ve lo lascio immaginare :-) :-) ).
