Transistor Tester Test
(I nuovi test si trovano in fondo).
Di seguito riporto alcuni componenti testati con il transistor tester ed alcuni messaggi di errore o da interpretare con cui mi sono imbattuto e che potrebbero essere utili nella diagnostica.
Una precisazione riguardo quanto scritto nell'articolo che illustrava la costruzione del tester riguardo ai componenti al germanio.
Ore passate su internet a cercare chi avesse scritto del codice per testare questi vetusti componenti, ha portato alla conclusione che il problema non è stato lontanamente preso in considerazione da tutti coloro i quali hanno sviluppato software ed interfacce di test automatico.
Molti, nei forum, hanno fatto questa richiesta, ma nessuno ha mai provato o testato.
Da dire anche che, tra tutti i transistor tester (li chiamo genericamente così) trovati sulla rete, questo è il più completo e "verboso".
Con ciò non voglio forzare la costruzione ed utilizzazione di questo simpatico apparecchietto, ma voglio dirvi di analizzare il circuito e quello che può fare per soddisfare pienamente le vostre aspettative, le vostre tasche e le vostre scorte di componenti sparsi nei vari cassettini.
Precisato quanto detto, vi riporto le immagini dei componenti testati e dei messaggi di errore ricavati.
Ricordo che lo scopo non è avere la certezza assoluta dei dati visualizzati, ma almeno avere uno strumento che praticamente sempre dà i risultati giusti e, nel caso in cui questo non avvenisse, ci mettesse il dubbio di cosa si sta testando e ci facesse prendere altre decisioni o percorsi.
Vi riporto anche i risultati visualizzati testando i semiconduttori al germanio cercando di capire se, in qualche maniera e non prendendo in considerazione hFE e soglia di attivazione, si può capire se sono buoni o da mettere in bacheca chiusi in qualche pittoresco quadro.
Di seguito alcuni componenti testati.
Il valore hFE è stato confrontato con un tester digitale cinese avente tale funzione, riscontrando un allineamento nei valori letti (a parte una piccola differenza costante, imputabile alle resistenze di ingresso da 5% rispetto all'1% richiesto ed alla tolleranza del tester cinese).

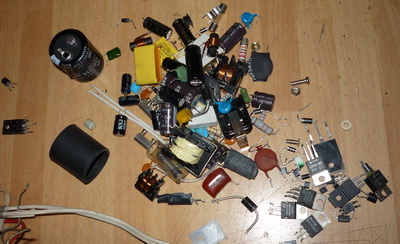

Partiamo dal materiale da testare al volo, una manciata di componenti appena smontati.

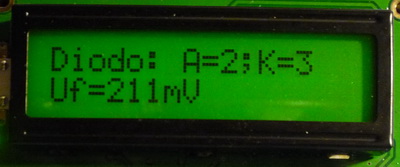

Diodo SR380
Diodo FR107

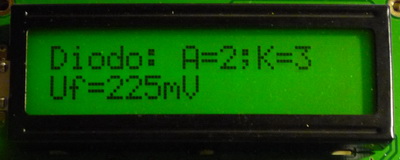

Diodo 31DQ065B

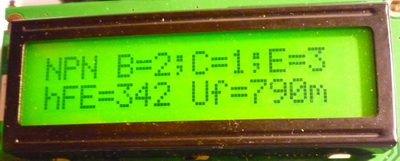

Transistor BC548B

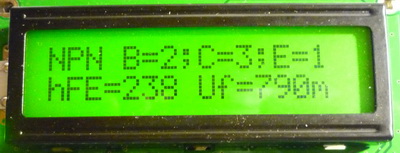

Transistor BC208

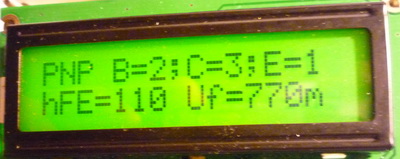

Transistor BC177

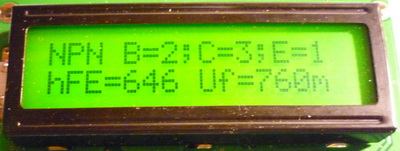

Transistor BC109C

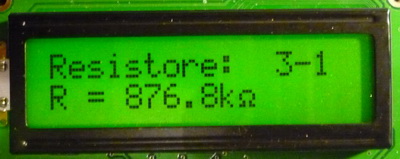

Resistenza 900Kohm

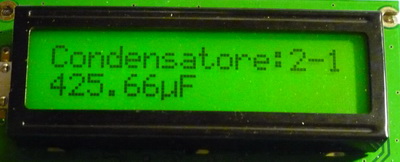

Condensatore 470uF

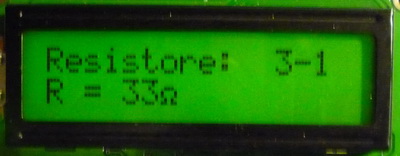

Resistenza 33ohm

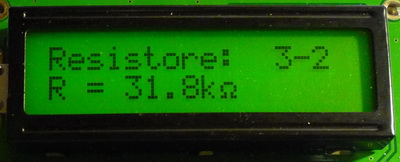

Resistenza 33Kohm
Transistor 2SC945

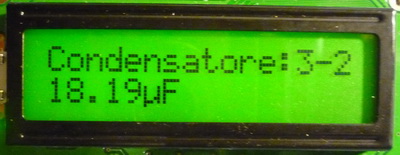

Condensatore 22uF

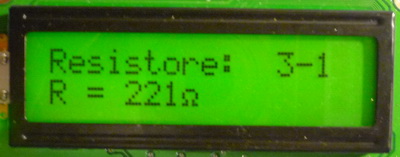

Resistenza 220ohm

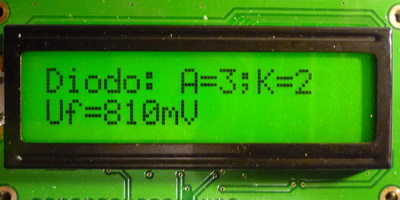

Diodo 1N4744

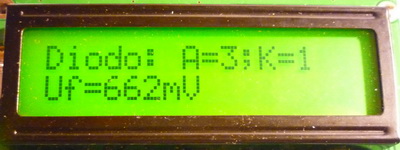

Diodo 1N4007

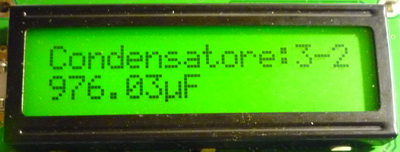

Condensatore 1000uF
Passiamo ai messaggi di errore:

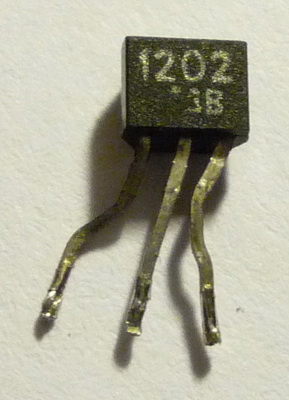

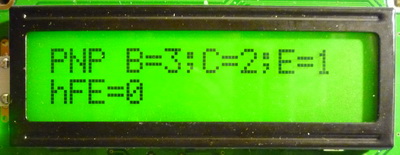

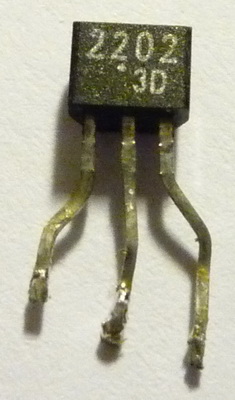

Questo messaggio è fuorviante, riesce a trovare i terminali ma ha un coefficiente di amplificazione nullo. Testato con il prova diodi del tester digitale, si ha l'impressione che una giunzione sia saltata, testandolo invece con un tester analogico, sembrerebbe un transistor normale che ha una piccola dispersione tra la base e gli altri terminali. In realtà non saprei dirvi di che componente si tratta, probabilmente un riferimento di tensione, in ogni caso lo strumento ci ha messo all'erta.

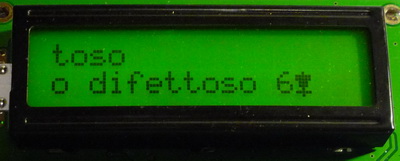

Questo è il messaggio di errore che si riceve quando o il componente è difettoso oppure non riesce ad interpretare alcun dato di quelli raccolti. Faccio notare che il messaggio è strampalato, è causato dalle modifiche alla lingua effettuate, in caso di errore non ho capito a quale frase vada a puntare, quella è la parte già compilata, non ci sono riuscito. Questo è l'unico messaggio strampalato ma rende l'idea. In particolare è vento fuori collegando ai terminali di ingresso uno stabilizzatore di tensione LM317.
23/06/2011
Di seguito altri test effettuati.
Il primo e più importante difetto riscontrato è dovuto al cablaggio dell'apparecchio. Il processore, per calcolare i parametri di interesse, prende in considerazione resistenza e capacità dei collegamenti di ingresso. Questo comporta che, se misurate lo stesso componente direttamente dallo zoccoletto oppure dai coccodrilli, otterrete due misure differenti, di poco ma differenti.
Un altro elemento da prendere in considerazione, è il risultato di hFE=0, indica sicuramente qualcosa, in genere un componente difettoso, oppure un componente che non è quello che si pensa (dai test effettuati, più la prima ipotesi).
La nota dolente riguarda i componenti al germanio. Nonostante le indicazioni fasulle che vengono riportate, è possibile per lo meno capire se sono funzionanti o meno, che è già qualcosa. La cosa strana è che, invertendo i terminali (rotazione di 180°) si ottengono due rivelazioni differenti, nella prima si ha che il componente è un JFET, nella seconda che lo stesso componente a piedini invertiti risulta un transistor PNP con hFE molto alta. Per i diodi al germanio, risulta una tensione di giunzione molto più alta di quello che in realtà è, ma, almeno così, riusciamo ad avere una stima di funzionamento del componente al germanio.
Passiamo ora alle foto.
Transistor BC237B
Transistor BC546
Transistor 2N2905
Transistor BD175
FES16CT doppio diodo a anodo comune
Transistor 2SC32840
Transistor TIP110. Come si vede è riportato hFE=0 ma anche la tensione di soglia è molto elevata ....
Componente Q4001014-1 con saprei dire che componente è ma si riceve quell'errore.
Transistor BF871
NE Mosfet con diodo K3067
Diodo zener ZPY12
Componente 2S9014
Diodo led di colore verde
Diodo BY127
Componente siglato T520C
Componente siglato E13007F2
Transistor BC140
Transistor al germanio SFT353
Misura del transistor al germanio SFT353 di cui sopra ma con i terminali invertiti
Diodo al silicio senza scritta
Mettendo in cortocircuito i piedini 2-3 e 1-2
Transistor 2SC33725
Misura di un diodo al germanio
